Batymetria
Batymetria to pomiar głębokości zbiorników i rzek, obejmujący dokładne odwzorowanie dna. Dzięki nowoczesnym technikom akustycznym otrzymujemy wiarygodny model przestrzenny topografii dna o wysokiej dokładności i z pełnymi współrzędnymi XY. Nasze bezzałogowe pomiary batymetryczne dostarczą Ci pełen obraz zbiornika w zrozumiałej formie – gotowej do analiz, planowania i decyzji.
Zaglądamy pod powierzchnię z niezwykłą dokładnością. Nasze pomiary batymetryczne to połączenie nowoczesnej technologii hydroakustycznej z precyzyjną geolokalizacją GNSS. Efektem, jaki dostarczamy dzięki nim, jest szczegółowe odwzorowanie dna zbiorników i cieków wodnych: od stawów po rzeki i zbiorniki przemysłowe.
Skanowanie głębokości co do centymetra
Wysyłając fale ultradźwiękowe z nowoczesnej echosondy jednowiązkowej, mierzymy kształt dna z wyjątkową precyzją. Dzięki połączeniu z systemem GNSS każda głębokość ma przypisaną dokładną lokalizację, co pozwala tworzyć wiarygodne mapy i modele 3D. Nasz sprzęt, czyli bezzałogowa łódź batymetryczna South Aqua M20, to jedno z najnowocześniejszych rozwiązań pomiarowych tego typu na rynku pozwalają uzyskać precyzyjne dane w centymetrowej skali dla większości akwenów. To dokładność pozwalająca na rzetelne analizowanie dna, obliczanie objętości osadów, wykrywanie przeszkód dla bezpiecznej żeglugi i planowanie inwestycji z pełnym zaufaniem do danych.
Bezzałogowy, bezpieczny i szybki pomiar

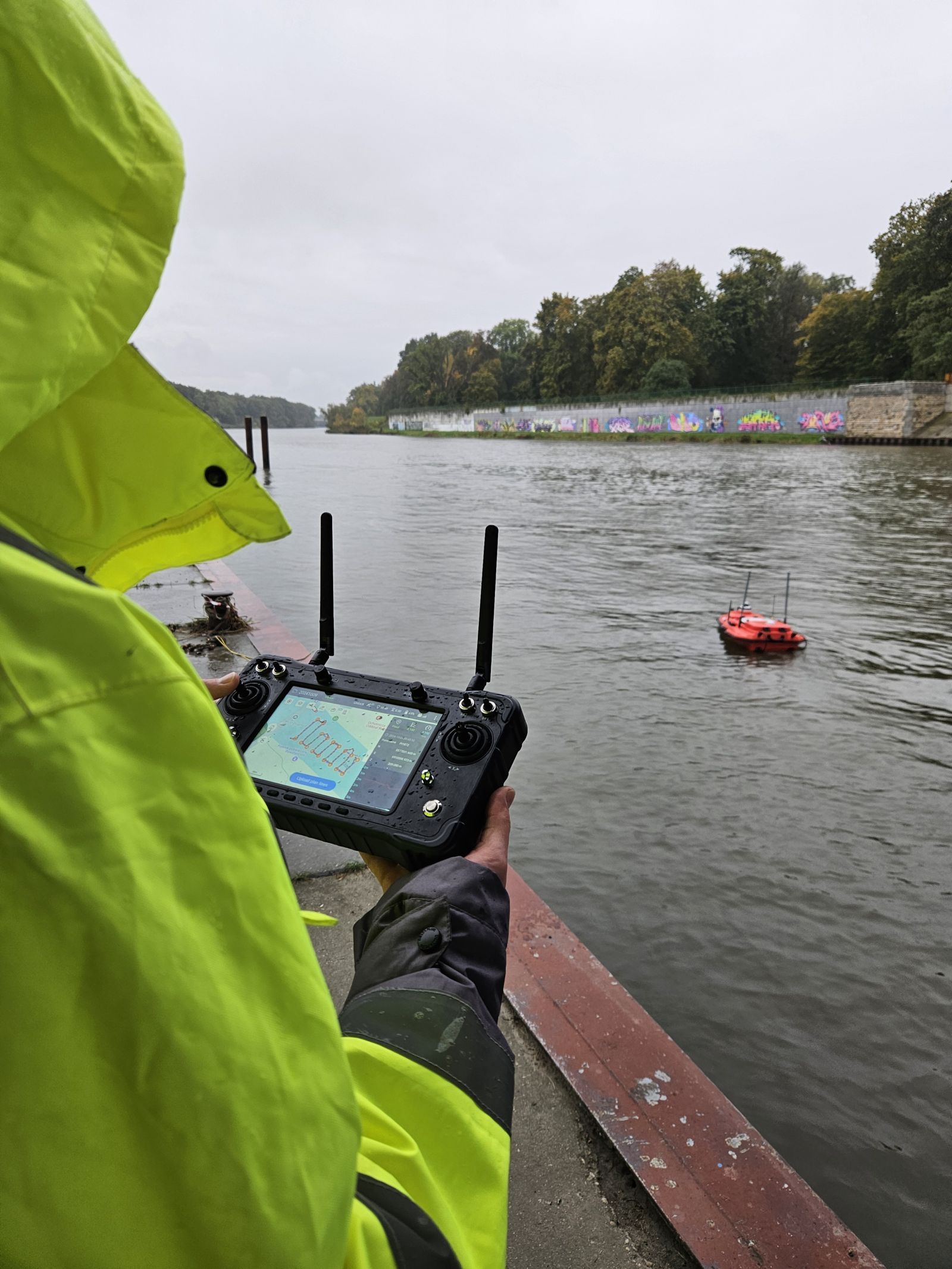

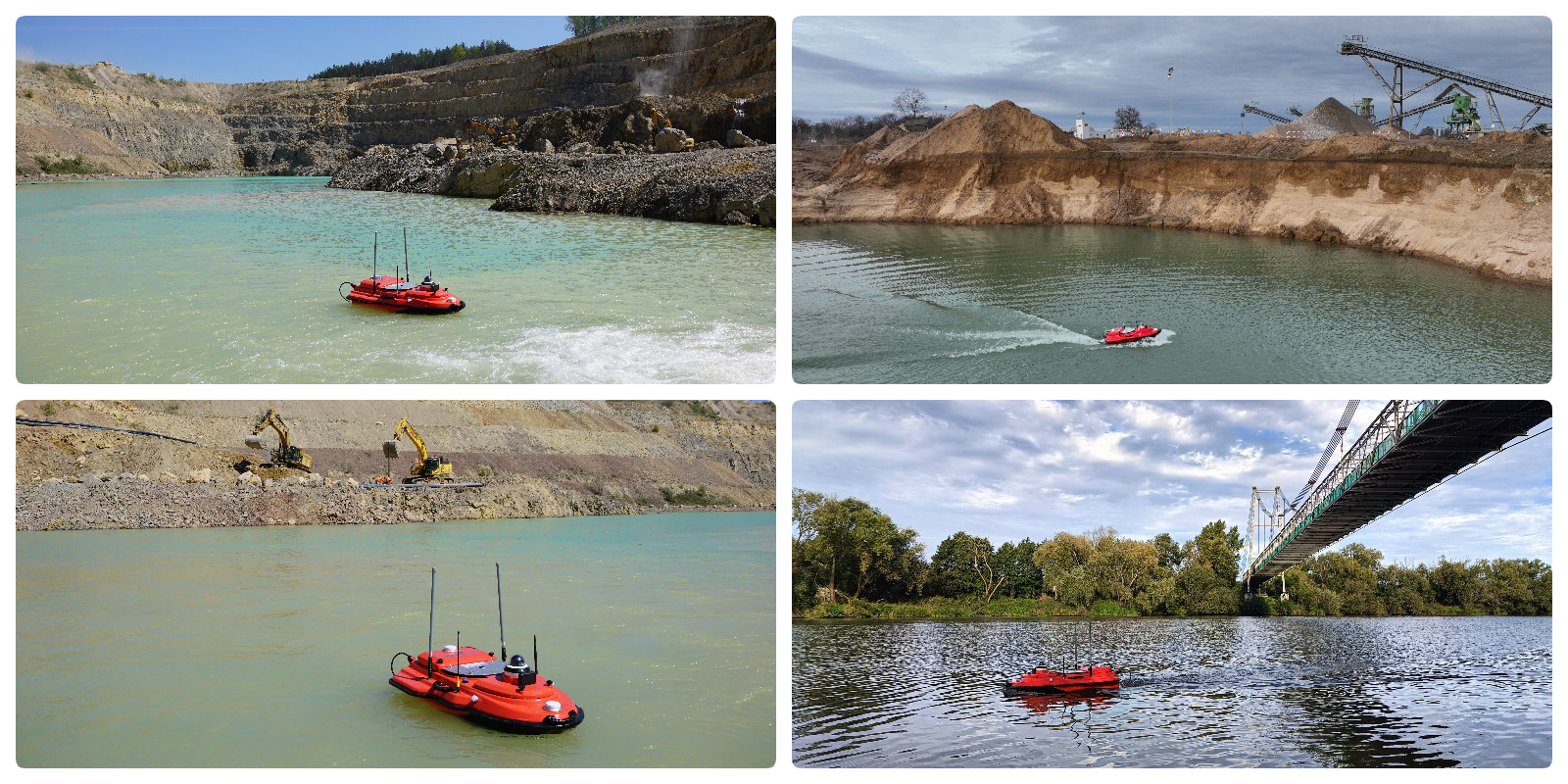

Nasza pływająca platforma z echosondą batymetryczną sterowana jest z lądu. To rozwiązanie sprawdza się w przypadku trudno dostępnych lub niebezpiecznych akwenów, jak np. stawy osadowe lub piaskownie i żwirownie, gdzie eksploatacja jest prowadzona spod lustra wody przez tzw. refuler. Taki pomiar doceniają zwłaszcza kierownicy ruchu zakładu górniczego, którym szczególnie zależy na bezpieczeństwie w obszarze wydobycia. Pomiar może być wykonany przez jedną osobę, bez zbędnych kosztów i angażowania całej załogi.
Autonomiczna misja czyli możliwości nawigacyjne
Nowoczesne oprogramowanie oraz możliwości nawigacyjne platformy korzystającej z systemu GNSS pozwalają na planowanie i wykonywanie autonomicznej misji pomiarowej, co znajduje zastosowanie głównie na otwartych akwenach takich jak: jeziora, zbiorniki retencyjne, stawy lub zalewy. Operator łodzi batymetrycznej projektuje misję biorąc pod uwagę charakterystykę akwenu oraz cel w jakim jest wykonywany pomiar. Zadając odpowiednią szerokość wykonywania kolejnych pasów pomiarowych, częstotliwość zapisu danych wzdłuż linii pomiarowej oraz kierunek wykonywania misji, operator rzetelnie oraz odpowiednio dla danego zdania pozyskuje dane o dnie akwenu.
Zintegrowane modele terenu i głębokości
Dane batymetryczne możemy łączyć z modelem otaczającego terenu pozyskanym metodą lotniczego skanowania 3D LiDAR lub z wykorzystaniem techniki fotogrametrii, co umożliwia kompleksową analizę przestrzenną, m.in. obliczanie objętości wykopów czy osadów. Wszystko dostarczamy w formie czytelnych map, przekrojów i modeli 3D, gotowych do natychmiastowego wykorzystania.
Czytelna i lekka forma przedstawiania danych
Wyniki pomiarów dostarczamy w formie pliku tekstowego ze współrzędnymi lub w formie mapy dla środowiska CAD. Dane zazwyczaj nanosimy na ortofotomapę terenu wykonaną za pomocą drona. Dane z inwentaryzacji zbiorników i rzek mogą być przedstawione w postaci map głębokości, numerycznych modeli dna lub wizualizacji 3D, co ułatwia analizę i prezentację inwestorom lub nadzorowi.
Więcej o naszych produktach związanych z pomiarami terenu przeczytasz w sekcji „Nasze produkty”.
Batymetria dla Twoich zadań – ważne zastosowania
- Inwestycje hydrotechniczne - Pomiary batymetryczne dostarczają danych o ukształtowaniu dna, potrzebnych przed budową mostów, portów, wałów czy zbiorników. Nasza metoda pozwala projektować infrastrukturę z dużą pewnością,
- Analizy i obliczenia objętości osadów - Dzięki modelom dna możesz określić, ile materiału zostało zakumulowane lub przemieszczone – co jest kluczowe m.in. przy oczyszczaniu zbiorników i renowacji kanałów,
- Monitorowanie środowiska wodnego - Batymetria pozwala śledzić zmiany dna, osadzanie się mułu, erozję czy wpływ działalności człowieka na ekosystemy wodne. Sprawdzi się zwłaszcza tam, gdzie użycie załogowej łodzi może być niebezpieczne lub kosztowne,
- Mapy nawigacyjne - Pomiary batymetryczne umożliwiają tworzenie szczegółowych map dna zbiorników, rzek i jezior, co wspiera bezpieczną żeglugę i zapobiega wpadaniu w mielizny lub podwodne przeszkody.
Główne zalety systemu batymetrycznego w naszej firmie:
- Szybki i bezpieczny pomiar jednoosobowy,
- Wysoka dokładność współrzędnych,
- Możliwość łączenia danych batymetrycznych z modelami fotogrametrycznymi,
- Kompleksowa prezentacja dna zbiornika lub rzeki wraz z otaczającym terenem,
- Wykrywanie akumulacji osadów w trudno dostępnych miejscach,
- Częstotliwość wykonywanego pomiaru dostosowana do potrzeb klienta,
- Czytelny i łatwy w interpretacji sposób prezentacji danych.
W porównaniu z tradycyjnymi badaniami akwenów za pomocą tyczki sondażowej, batymetryczny USV zapewnia nie tylko lepszą dokładność, ale także zwiększa wydajność i bezpieczeństwo sesji pomiarowej.
Zestaw danych pomiarowych może być prezentowany na wiele sposobów - od kolorowych map głębokości po zintegrowane z fotogrametrycznymi modelami terenu mapy lub przekroje i profile 3D, otwierając przed inżynierom możliwości m.in.: obliczania złożonych objętości wykopów lub zakumulowanych osadów.
Prezentacja danych
Oprócz dostarczenia klientowi właściwej dokumentacji, zapewniamy możliwość jak najszerszego wykorzystania pozyskiwanych przez nas modeli przestrzennych. Zawsze staramy się dobrać optymalny sposób prezentacji i przekazania danych. Dostarczamy m.in.:
- Platformę internetową z dostępem do modelu 3D, ortofotomapy czy modelu DSM z możliwością przeglądania, wykonywania pomiarów i przekrojów czy nawet nanoszenia własnych warstw czy projektu
Zobacz przykład - Wydruki modeli na drukarkach 3D
- Wirtualne przeloty przez modele 3D w plikach mp4.
Zobacz przykład - Modele 3D na platformie Sketchfab
Zobacz przykład
Nasze produkty
W wyniku odpowiedniego przetworzenia danych, możemy zaoferować kilkanaście produktów - zarówno do pracy w pełnym 3D, jak i w klasycznych opracowaniach 2D. Są to m.in. ortofotomapy, rzuty, przekroje, profile podłużne i różnego rodzaju mapy tematyczne.
Chmura punktów
Chmura punktów to wielomilionowy zbiór punktów, stanowiący geometryczną reprezentację skanowanego obiektu.
Pozyskanie chmur następuje w sposób pośredni (fotogrametria) lub bezpośredni (skaning laserowy 3D). Istnieje możliwość dostarczenia chmury, która stanowi połączenie obu technologii, co pozwala na pełne zobrazowanie skanowanego obiektu.
Chmury punktów zazwyczaj są tak gęste, że wydaje się, że tworzą one powierzchnię ciągłą. Gęstość chmury punktów zależy od klasy skanera, jego ustawień dokładności oraz odległości od skanowanego obiektu. Każdy z punktów posiada nadany kolor, co ułatwia identyfikowanie odtworzonych obiektów na chmurze. W odróżnieniu od techniki fotogrametrii, pozyskana chmura punktów posiada skalę, więc od razu można wykonywać na niej pomiary bez potrzeby wpasowania.
Na życzenie Klienta, chmura jest dostarczana w Polskim Układzie Współrzędnych 2000. Dostępne formaty wymiany danych to m.in.: LAS, LAZ, PLY, XYZ, RCP i RCS. Chmurę punktów można w wygodny sposób oglądać oraz wykonywać pomiary w oprogramowaniu Autodesk Recap. Oprócz tego, istnieje możliwość jej wczytania do programów AutoCAD, Microstation, Cyclone czy ArcGIS.
Zastosowanie: cele projektowe, architektoniczne, wizualizacyjne i planistyczne
Model 3D z nałożoną teksturą
Dostępne formaty danych to: OBJ, STL, PLY, FBX i 3D PDF.
Istnieje możliwość wczytania pliku do takich programów, jak: Revit, Inventor, Meshmixer, Infraworks, 3D Studio Max i Sketchup oraz wydrukowania na drukarce 3D.
Zastosowanie: cele wizualizacyjne i planistyczne
Ortofotomapy
Ortofotomapa to kartometryczny obraz pozyskany w wyniku przetworzenia zdjęcia wykonanego przez bezzałogowy statek powietrzny (BSP, dron). Stanowi kompleksowe źródło wiedzy na temat danej przestrzeni.
Obraz uzyskany z drona charakteryzuje się wysoką rozdzielczością piksela terenowego (na poziomie 1 cm), co pozwala zidentyfikować nawet najdrobniejsze elementy infrastruktury. W przeciwieństwie do zdjęcia lotniczego, ortofotomapa posiada jednolitą skalę dla całej powierzchni płaskiego terenu. Wykorzystanie dronów w pracy geodezyjnej pozwala na wykonanie ortofotomapy danego terenu nawet o powierzchni do kilkuset hektarów. Produkt posiada georeferencję, co umożliwia odczyt mapy w odpowiednim oprogramowaniu oraz wykonanie projektu i dodawanie zasobów w postaci mapy zasadniczej lub ewidencyjnej.
Istnieje możliwość wczytania mapy z dokładną georeferencją do takich programów, jak: AutoCAD Map 3D, AutoCAD Civil 3D, Microstation i ArcGIS.
Zastosowanie: planowanie przestrzenne, modernizacje ewidencji gruntów, analiza środowiskowa, projektowanie prac budowlanych, wizualizacje terenu, wykrywanie zmian zachodzących w środowisku naturalnym, tworzenie dokumentacji klęsk żywiołowych, kontrola jakości map i danych kartograficznych
Numeryczny model pokrycia terenu
Numeryczny model pokrycia zapewnia precyzyjne odwzorowanie istniejącego terenu, co generuje szerokie możliwości analiz, porównań, obliczeń, projektowania oraz planowania przestrzennego.
Dostępne formaty to: GEOTIFF, XYZ, LAS i LAZ. Istnieje możliwość importu pliku do AutoCAD Map 3D, AutoCAD Civil 3D, ArcGIS i Microstation.
Filmy i zdjęcia z montażem
Tworzymy filmy w dowolnej jakości – nawet do 4K. Dokumentacja video pozwala na precyzyjną inspekcję określonego elementu do tego oferujemy wizualizacje w uniwersalnym formacie MPEG4 (MP4) umożliwiające wygodną prezentację obiektu Klientowi, inwestorowi czy inspektorowi nadzoru. Oferujemy wykonanie bardzo dużej ilości zdjęć (od kilkudziesięciu do kilku tysięcy - w zależności od rozmiarów obiektu) o rozdzielczości do 36 MP.
Zdjęcia mają format dostosowany do potrzeb klienta.
Zastosowanie: bardzo szczegółowa dokumentacja obiektu i jego zmian na przestrzeni czasu
Filmy dostarczamy w formacie MP4 lub AVI.
Zastosowanie: bardzo szczegółowa dokumentacja określonego elementu
Obliczenia objętości, powierzchni i długości
Informacja zostaje uzupełniona odpowiednią prezentacją graficzną, uwierzytelniającą obliczoną wartość.
Do realizacji zlecenia wykorzystujemy technikę fotogrametrii lotniczej niskiego pułapu (ang. low-altitude aerial photogrammetry) z wykorzystaniem zdjęć niemetrycznych. Technologia polega na przetworzeniu zdjęć cyfrowych do chmury punktów 3D, stanowiącą przestrzenną, skończoną reprezentację terenu składającą się z punktów o współrzędnych X, Y, Z oraz wartości koloru każdego z punktów (pikseli).
W celu obliczenia objętości robót ziemnych, tworzymy numeryczne modele terenu w formie siatki TIN (ang. Triangulated Irregular Network) w oprogramowaniu AutoCad Civil 3D.
Zadania obliczeniowe polega na porównaniu stworzonych numerycznych modeli terenu (siatek TIN). Otrzymujemy różnicę między powierzchniami 3D, a następnie obliczone zostają wartości wykopów i nasypów pomiędzy modelami.
Przekroje i rzuty
Ciekawym produktem, służącym do dokumentowania obiektów budowlanych, jest rzut ortometryczny.
To w pełni kartometryczne odwzorowanie określonej płaszczyzny, np. elewacji, frontu budynku, ekranu akustycznego czy muru oporowego. Zapis do pliku TIFF umożliwia przeglądanie obiektu w wysokiej rozdzielczości. Przekroje, w zależności od życzenia Klienta, zapisujemy do plików CAD (DWG, DXF) lub PDF.
Zastosowanie: tworzenie przejrzystej inwentaryzacji architektoniczno-budowlanej (głównie przy planowanych remontach).
Modelowanie 3D
Modelowanie 3D jest procesem w którym przy użyciu oprogramowania przetwarzamy matematyczną reprezentacę obiektu w model 3D. Utworzony obiekt nazywany jest modelem trójwymiarowym znajdującym zastosowanie w branżach takich jak górnictwo, przemysł, budownictwo czy architekltura.
Modelowanie 3D ułatwia przekazywanie pomysłów, jest wykorzystywane do tworzenia interaktywnego pozycjonowania obiektów lub powierzchni, które reprezentują rzeczywisty projekt. Zapewnia kontrolę stanu rzeczywistego z parametrami projektowymi. Pozwala tworzyć część obiektu fizycznego w bardzo szybkim czasie, dzięki czemu możemy dokonywać analiz właściwości fizycznych, a następnie aktualizować model w miarę potrzeb.
Dostępne formaty danych to: DWG, DXF, DGN, STP i inne. Modele (bryły) tworzymy w oparciu o chmurę punktów – tak, aby maksymalnie ułatwić Klientowi pracę w takich programach, jak AutoCAD Civil 3D, Inventor, Revit czy Archicad. Przetworzone budynki, maszyny lub sieci rur dają możliwość wygodnej pracy w środowisku znanym projektantowi.
Aplikacja online - udostępnianie pomiarów 3D
Nasza firma oferuje udostępnianie danych na platformach takich jak Sketchfab oraz Cloud PIX4Dcloud, czy YouTube.
Sketchfab
Sketchfab to platforma, która pozwala nam na publikację naszych modeli 3D w Internecie. Korzysta ona z technologii WebGl, dzięki czemu możemy przeglądać lub udostępniać nasze pliki bez konieczności instalacji w przeglądarkach jakichkolwiek wtyczek lub pluginów.
Chmura PIX4D
PIX4Dcloudjest to platforma online do mapowania danych pozyskanych z nalotów fotogrametrycznych, śledzenia postępów i dokumentacji. Pozwala na tworzenie map 2D i modeli 3D z otrzymanych obrazów. Umożliwia pomiar odległości, powierzchni i objętości, a także przeprowadzenie wirtualnych inspekcji obszaru zainteresowania. Generuje profile wysokości i pozwala udostępnić wyniki interesariuszom.
